一. Docker总统架构

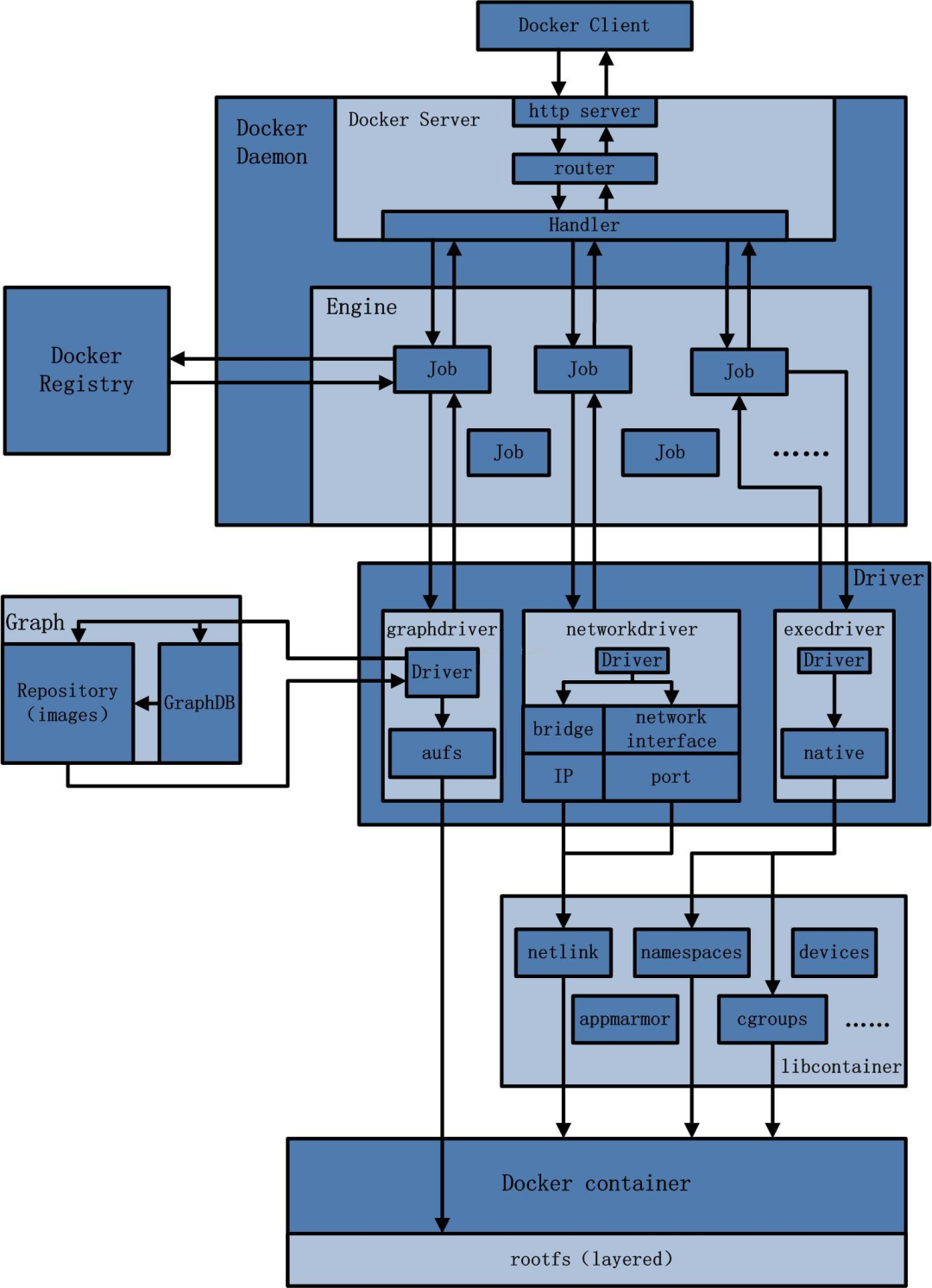

Docker总统架构图

Docker是一个C/S模式的架构，后端是一个松耦合架构，模块各司其职。

• 用户是使用Docker Client与Docker Daemon建立通信，并发送请求给后者。
• Docker Daemon作为Docker架构中的主体部分，首先提供Server的功能使其可以接受Docker Client的请求；
• Engine执行Docker内部的一系列工作，每一项工作都是以一个Job的形式的存在。
• Job的运行过程中，当需要容器镜像时，则从Docker Registry中下载镜像，并通过镜像管理驱动graphdriver将下载镜像以Graph的形式存储；
• 当需要为Docker创建网络环境时，通过网络管理驱动networkdriver创建并配置Docker容器网络环境；
• 当需要限制Docker容器运行资源或执行用户指令等操作时，则通过execdriver来完成。
• libcontainer是一项独立的容器管理包，networkdriver以及execdriver都是通过libcontainer来实现具体对容器进行的操作。

二. Docker各模块组件分析

1. Docker Client【发起请求】

• Docker Client是和Docker Daemon建立通信的客户端。用户使用的可执行文件为docker（类似可执行脚本的命令），docker命令后接参数的形式来实现一个完整的请求命令（例如docker images，docker为命令不可变，images为参数可变）。
• Docker Client可以通过以下三种方式和Docker Daemon建立通信：tcp://host:port，unix://path_to_socket和fd://socketfd。
• Docker Client发送容器管理请求后，由Docker Daemon接受并处理请求，当Docker Client接收到返回的请求相应并简单处理后，Docker Client一次完整的生命周期就结束了。一次完整的请求：发送请求→处理请求→返回结果，与传统的C/S架构请求流程并无不同。

2. Docker Daemon【后台守护进程】

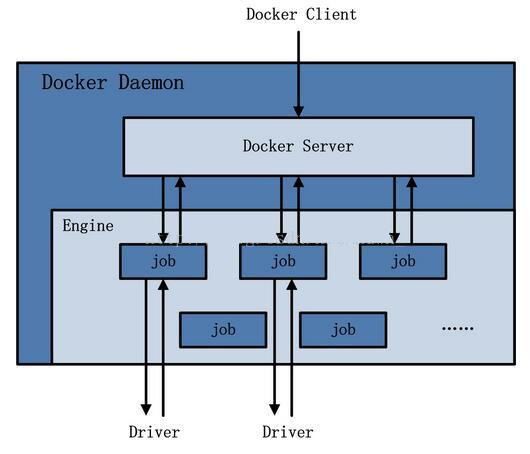

Docker Daemon的架构图

2.1 Docker Server【调度分发请求】

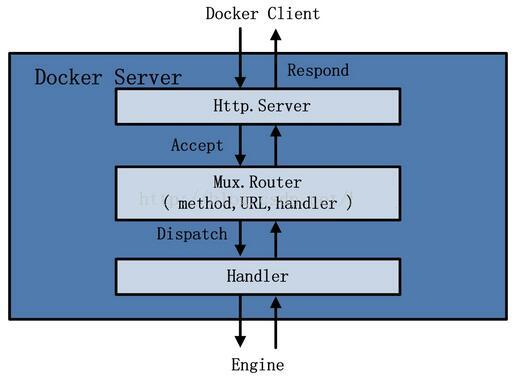

Docker Server的架构图

Docker Server相当于C/S架构的服务端。功能为接受并调度分发Docker Client发送的请求。接受请求后，Server通过路由与分发调度，找到相应的Handler来执行请求。

在Docker的启动过程中，通过包gorilla/mux，创建了一个mux.Router，提供请求的路由功能。在Golang中，gorilla/mux是一个强大的URL路由器以及调度分发器。该mux.Router中添加了众多的路由项，每一个路由项由HTTP请求方法（PUT、POST、GET或DELETE）、URL、Handler三部分组成。

创建完mux.Router之后，Docker将Server的监听地址以及mux.Router作为参数，创建一个httpSrv=http.Server{}，最终执行httpSrv.Serve()为请求服务。

在Server的服务过程中，Server在listener上接受Docker Client的访问请求，并创建一个全新的goroutine来服务该请求。在goroutine中，首先读取请求内容，然后做解析工作，接着找到相应的路由项，随后调用相应的Handler来处理该请求，最后Handler处理完请求之后回复该请求。

2.2 Engine

Docker Server的架构图

Engine是Docker架构中的运行引擎，同时也Docker运行的核心模块。它扮演Docker container存储仓库的角色，并且通过执行job的方式来操纵管理这些容器。

在Engine数据结构的设计与实现过程中，有一个handler对象。该handler对象存储的都是关于众多特定job的handler处理访问。举例说明，Engine的handler对象中有一项为：{"create": daemon.ContainerCreate,}，则说明当名为"create"的job在运行时，执行的是daemon.ContainerCreate的handler。

2.3 job

Docker Server的架构图

一个Job可以认为是Docker架构中Engine内部最基本的工作执行单元。Docker可以做的每一项工作，都可以抽象为一个job。例如：在容器内部运行一个进程，这是一个job；创建一个新的容器，这是一个job。Docker Server的运行过程也是一个job，名为serveapi。

ob的设计者，把Job设计得与Unix进程相仿。比如说：Job有一个名称，有参数，有环境变量，有标准的输入输出，有错误处理，有返回状态等。

3. Docker Registry【镜像注册中心】

Docker Registry是一个存储容器镜像的仓库（注册中心），可理解为云端镜像仓库，按repository来分类，docker pull 按照[repository]:[tag]来精确定义一个image。

在Docker的运行过程中，Docker Daemon会与Docker Registry通信，并实现搜索镜像、下载镜像、上传镜像三个功能，这三个功能对应的job名称分别为"search"，"pull" 与 "push"。

可分为公有仓库（docker hub）和私有仓库。

4. Graph【docker内部数据库】

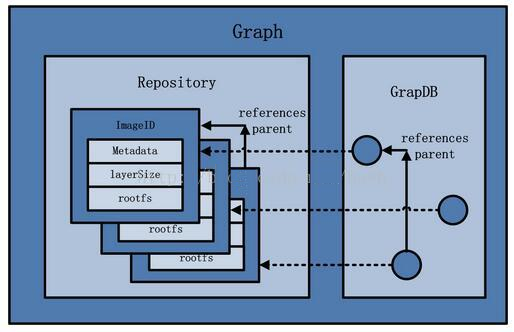

Graph的架构图

4.1 Repository

已下载镜像的保管者（包括下载镜像和dockerfile构建的镜像）。

一个repository表示某类镜像的仓库（例如Ubuntu），同一个repository内的镜像用tag来区分（表示同一类镜像的不同标签或版本）。一个registry包含多个repository，一个repository包含同类型的多个image。

镜像的存储类型有aufs，devicemapper，Btrfs，Vfs等。其中centos系统使用devicemapper的存储类型。

同时在Graph的本地目录中，关于每一个的容器镜像，具体存储的信息有：该容器镜像的元数据，容器镜像的大小信息，以及该容器镜像所代表的具体rootfs。

4.2 GraphDB

已下载容器镜像之间关系的记录者。

GraphDB是一个构建在SQLite之上的小型图数据库，实现了节点的命名以及节点之间关联关系的记录

5. Driver【执行部分】

Driver是Docker架构中的驱动模块。通过Driver驱动，Docker可以实现对Docker容器执行环境的定制。即Graph负责镜像的存储，Driver负责容器的执行。

5.1 graphdriver

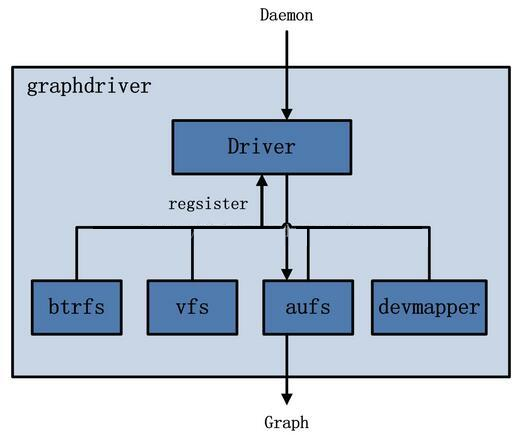

graphdriver架构图

graphdriver主要用于完成容器镜像的管理，包括存储与获取。

• 存储：docker pull下载的镜像由graphdriver存储到本地的指定目录（Graph中）。
• 获取：docker run（create）用镜像来创建容器的时候由graphdriver到本地Graph中获取镜像。

5.2 networkdriver

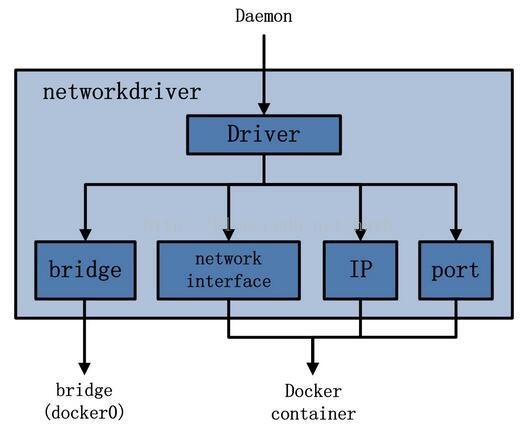

networkdriver的架构图

networkdriver的用途是完成Docker容器网络环境的配置，其中包括

• Docker启动时为Docker环境创建网桥；
• Docker容器创建时为其创建专属虚拟网卡设备；
• Docker容器分配IP、端口并与宿主机做端口映射，设置容器防火墙策略等。

5.3 execdriver

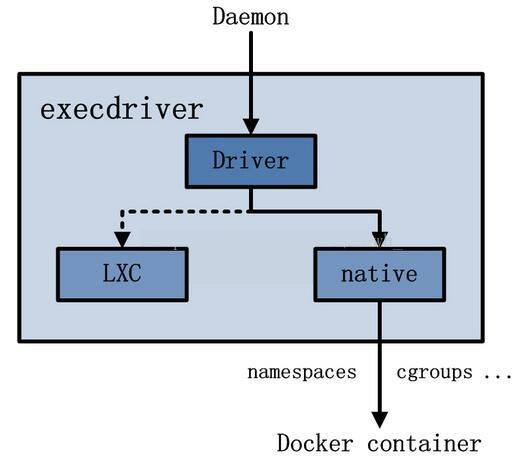

execdriver的架构图

execdriver作为Docker容器的执行驱动，负责创建容器运行命名空间，负责容器资源使用的统计与限制，负责容器内部进程的真正运行等。

现在execdriver默认使用native驱动，不依赖于LXC。

6. libcontainer【函数库】

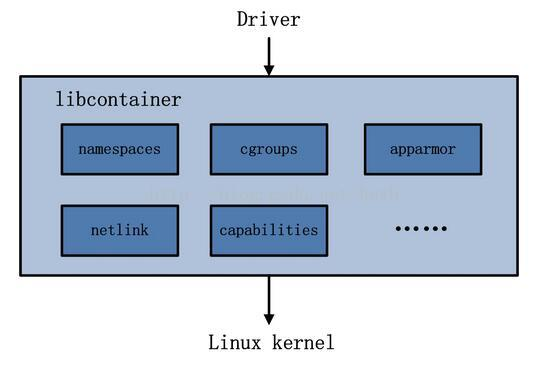

libcontainer的架构图

libcontainer是Docker架构中一个使用Go语言设计实现的库，设计初衷是希望该库可以不依靠任何依赖，直接访问内核中与容器相关的API。

Docker可以直接调用libcontainer，而最终操纵容器的namespace、cgroups、apparmor、网络设备以及防火墙规则等。

libcontainer提供了一整套标准的接口来满足上层对容器管理的需求。或者说，libcontainer屏蔽了Docker上层对容器的直接管理。

7. docker container【服务交付的最终形式】

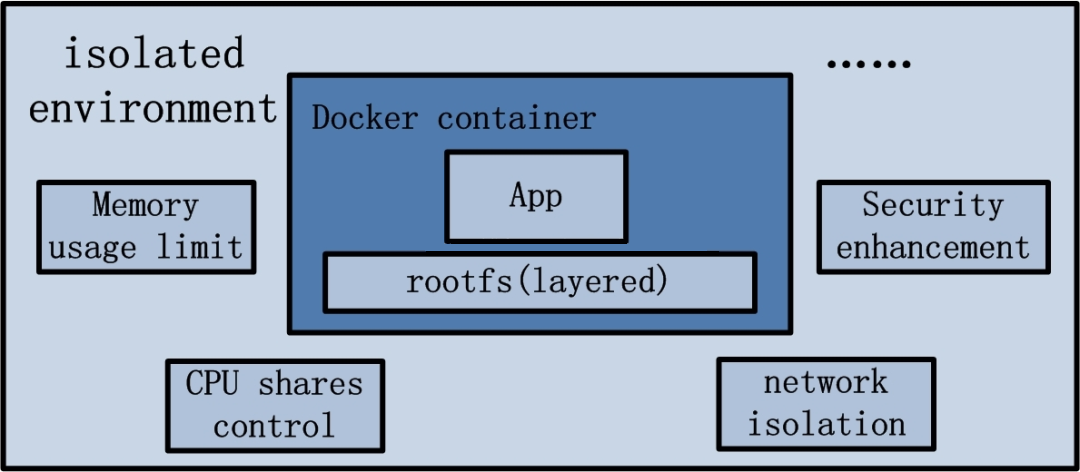

container架构

Docker container（Docker容器）是Docker架构中服务交付的最终体现形式。

Docker按照用户的需求与指令，订制相应的Docker容器：

• 用户通过指定容器镜像，使得Docker容器可以自定义rootfs等文件系统；
• 用户通过指定计算资源的配额，使得Docker容器使用指定的计算资源；
• 用户通过配置网络及其安全策略，使得Docker容器拥有独立且安全的网络环境；
• 用户通过指定运行的命令，使得Docker容器执行指定的工作。

三. 镜像分层和联合文件系统

1. 镜像分层

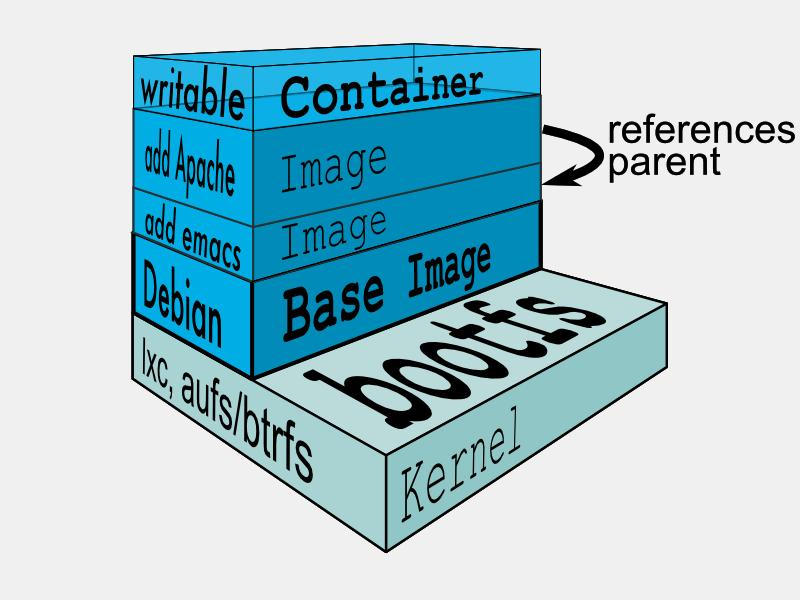

从上图中可以看到，新镜像是从 base 镜像一层一层叠加生成的。每安装一个软件，就在现有镜像的基础上增加一层。

镜像分层最大的一个好处就是共享资源。比如说有多个镜像都从相同的 base 镜像构建而来，那么 Docker Host 只需在磁盘上保存一份 base 镜像；同时内存中也只需加载一份 base 镜像，就可以为所有容器服务了。而且镜像的每一层都可以被共享。

如果多个容器共享一份基础镜像，当某个容器修改了基础镜像的内容，比如 /etc 下的文件，这时其他容器的 /etc 是不会被修改的，修改只会被限制在单个容器内。这就是容器 Copy-on-Write 特性。

可写的容器层

当容器启动时，一个新的可写层被加载到镜像的顶部。这一层通常被称作“容器层”，“容器层”之下的都叫“镜像层”。

所有对容器的改动 - 无论添加、删除、还是修改文件都只会发生在容器层中。只有容器层是可写的，容器层下面的所有镜像层都是只读的。

镜像层数量可能会很多，所有镜像层会联合在一起组成一个统一的文件系统。如果不同层中有一个相同路径的文件，比如 /a，上层的 /a 会覆盖下层的 /a，也就是说用户只能访问到上层中的文件 /a。在容器层中，用户看到的是一个叠加之后的文件系统。

只有当需要修改时才复制一份数据，这种特性被称作 Copy-on-Write。可见，容器层保存的是镜像变化的部分，不会对镜像本身进行任何修改。 总结下来就是：容器层记录对镜像的修改，所有镜像层都是只读的，不会被容器修改，所以镜像可以被多个容器共享。

2. 联合文件系统

Docker 联合文件系统（Union File System，UnionFS）是 Docker 实现镜像分层和容器轻量化的核心技术。它通过层叠挂载多个文件系统，将不同位置的目录内容合并为一个统一的视图。

核心概念：

1. 分层存储（Layering）


  镜像：由多个只读层（Read-only Layers）堆叠组成，每层代表 Dockerfile 中的一个指令。

  容器：在镜像层之上添加一个可写层（Writable Layer），所有修改在此层进行。


2. 写时复制（Copy-on-Write, CoW）


  读操作：从底层只读层读取数据。

  写操作：首次修改文件时，将该文件从只读层复制到可写层，后续修改基于副本进行。

  删文件：在可写层创建 "whiteout" 标记隐藏底层文件。


常见 UnionFS 实现：

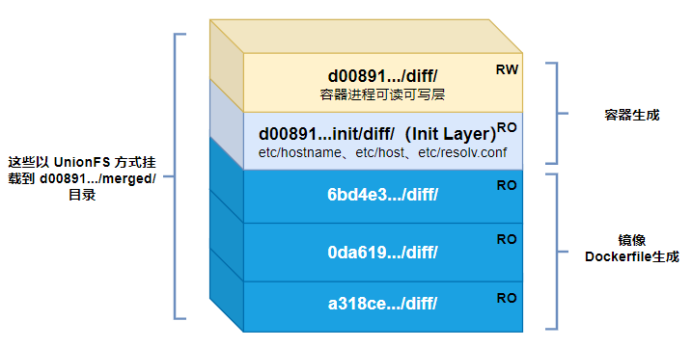

3. overlay2 深度解析

1. 目录结构


  /var/lib/docker/overlay2/
   ├── l/           # 硬链接缩短路径
   ├── diff/        # 每层实际内容（只读）
   ├── merged/      # 挂载点的统一视图
   └── work/        # OverlayFS 内部工作目录


2. 挂载原理


  mount -t overlay overlay -o lowerdir=layer1:layer2,upperdir=upper,workdir=work merged

  lowerdir：多个只读层（镜像层）
  upperdir：单个可写层（容器层）
  merged：统一视图目录

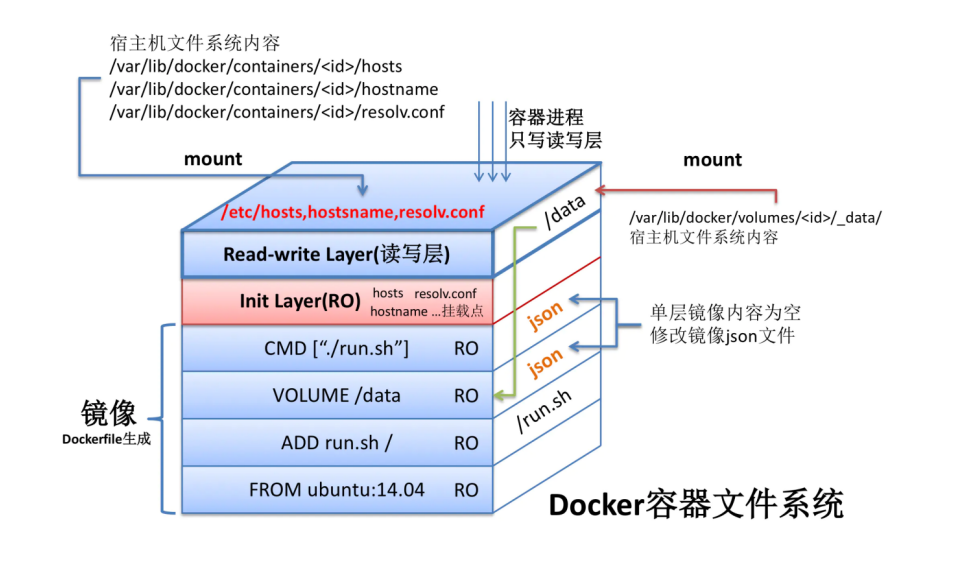

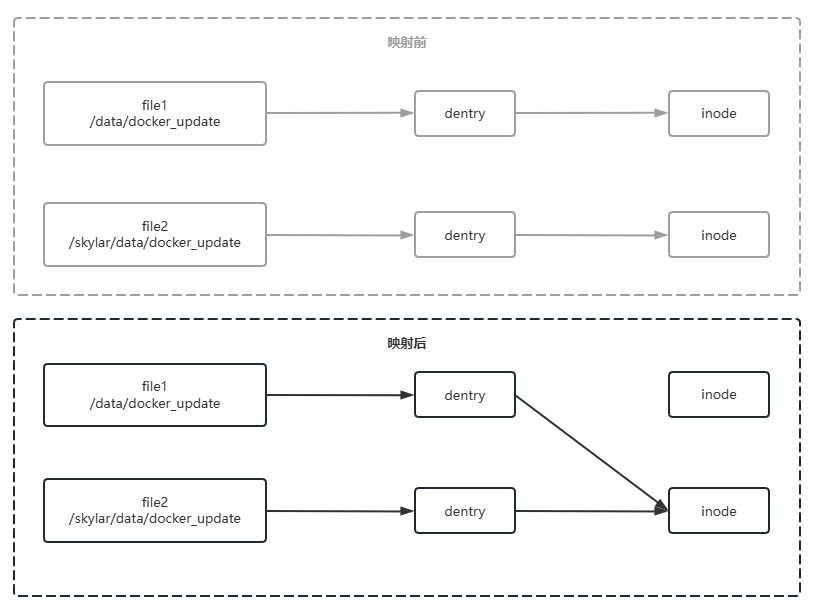

四. Docker挂载原理示意图

docker可以在执行run命令创建容器的时候用-v参数将宿主机的某个目录挂载到docker容器中指定的目录，从而实现docker容器内目录和宿主机上对应目录之间的映射。

其实现的本质原理其实很简单，就是挂载后修改了原docker容器内路径的dentry对应的inode指向，改成了宿主机对应路径对应的inode，从而后续的文件读写都是在操作宿主机的目录，至于dentry和inode这里不再详述。
